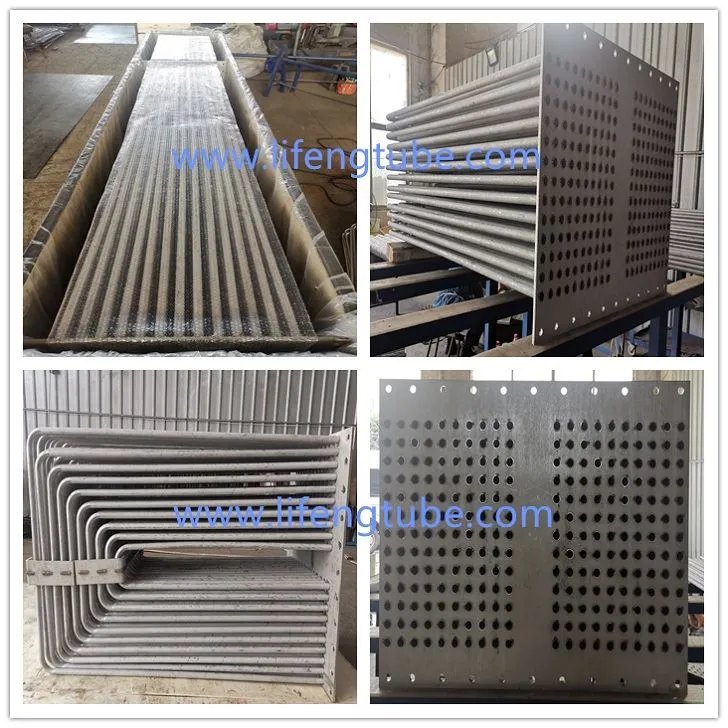

Gần đây, khách hàng của chúng tôi đã yêu cầu chúng tôi chế tạo một bó ống cho thiết bị trao đổi nhiệt.
Nó bao gồm các ống uốn cong và các bộ phận khác, chẳng hạn như tấm ống, mặt bích, khớp nối, v.v. Vật liệu là 316 SS và 310S SS.
Như thể hiện trong hình.
Bộ trao đổi nhiệt bó ống là thiết bị trao đổi nhiệt điển hình để trao đổi nhiệt giữa hai chất lỏng có nhiệt độ khác nhau. Thông qua thiết bị này, một chất lỏng có thể được làm mát và chất lỏng khác có thể được làm nóng để đáp ứng nhu cầu tương ứng. Thiết bị này được sử dụng rộng rãi trong các ngành hóa chất, dầu khí, dược phẩm, năng lượng và các ngành công nghiệp khác. Là một trong những thiết bị không thể thiếu và quan trọng trong sản xuất hóa chất
Bó
Trong bộ trao đổi nhiệt dạng vỏ và ống, đơn giản nhất là bộ trao đổi nhiệt có đường dẫn ống đơn. Nếu cần tăng bề mặt truyền nhiệt, phương pháp tăng số lượng ống thường được áp dụng. Sau khi tăng số lượng ống, có thể chia bó ống để tránh sự giảm tốc độ dòng chảy và hệ số truyền nhiệt trong ống sau khi tăng số lượng ống. Từ góc độ sản xuất, lắp đặt và vận hành, số lượng đường chuyền ống chẵn thường được áp dụng và số lượng đường chuyền không được quá nhiều.
Sắp xếp bó ống
Có bốn cách sắp xếp bó ống phổ biến nhất trên tấm ống: sắp xếp tam giác đều, sắp xếp tam giác đều ở góc, sắp xếp hình vuông và sắp xếp hình vuông ở góc.
Tấm ống
Tấm ống là một trong những bộ phận quan trọng của bộ trao đổi nhiệt. Nó dùng để bố trí các ống trao đổi nhiệt và ngăn cách khoảng trống giữa mặt ống và mặt vỏ. Tubesheet mỏng có ưu điểm là tiết kiệm vật liệu và được sử dụng trong các thiết bị trao đổi nhiệt trung bình và áp suất thấp; Tấm ống hình elip được hàn với vỏ của bộ trao đổi nhiệt, có điều kiện ứng suất tốt. Nó phù hợp với các bộ trao đổi nhiệt có đường kính-áp suất cao và{4}}lớn.
Nếu bạn có bất kỳ yêu cầu hoặc thắc mắc nào về bó ống trao đổi nhiệt, vui lòng liên hệ với chúng tôi bất cứ lúc nào. LiFeng sẽ phục vụ bạn tận tình
